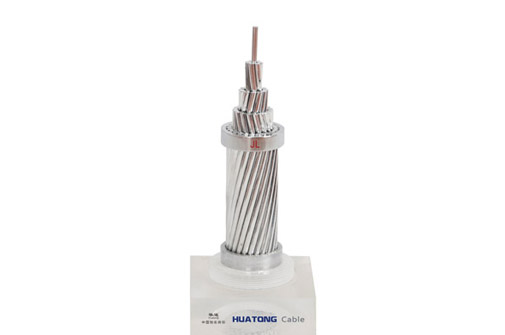

架空導線

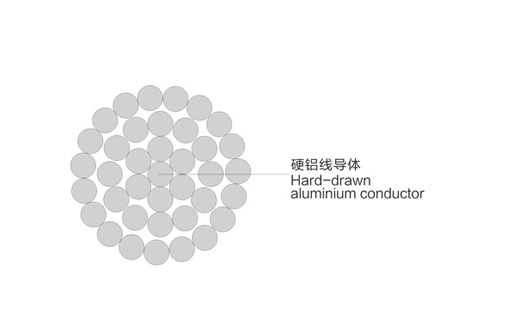

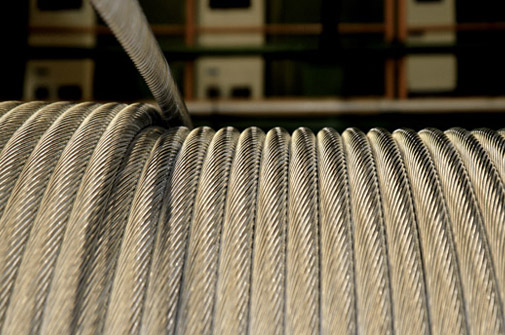

架空導線 :
■應用
鋁絞線的強度較小,不能承受較大的外力,主要用于檔距不大,受力較小的輸電線路。鋁絞線的規(guī)格范圍為16-800mm2.長期使用溫度不超過80℃。
■標準
符合標準GB/T 1179-2008:圓線同心絞架空導線。(IEC61089,MOD)
標稱截面鋁 |
面積/mm² |
單線根數(shù)n |
直徑/mm |
單位長度質量/(kg/km) |
額定抗拉力/KN |
直流電阻(20℃)/(Ω/km) |
|
單線 | 絞線 | ||||||
35 |
34.36 |
7 |
2.50 |
7.50 |
94.0 |
6.01 |
0.8333 |
50 |
49.48 |
7 |
3.00 |
9.00 |
135.3 |
8.41 |
0.5787 |
70 |
71.25 |
7 |
3.60 |
10.8 |
194.9 |
11.40 |
0.4019 |
95 |
95.14 |
7 |
4.16 |
12.5 |
260.2 |
15.22 |
0.3010 |
120 |
121.21 |
19 |
2.85 |
14.3 |
333.2 |
20.61 |
0.2374 |
150 |
148.07 |
19 |
3.15 |
15.8 |
407.0 |
24.43 |
0.1943 |
185 |
182.80 |
19 |
3.50 |
17.5 |
502.4 |
30.16 |
0.1574 |
210 |
209.85 |
19 |
3.75 |
18.8 |
576.8 |
33.58 |
0.1371 |
240 |
238.76 |
19 |
4.00 |
20.0 |
656.3 |
38.20 |
0.1205 |
300 |
297.57 |
37 |
3.20 |
22.4 |
819.3 |
49.10 |
0.0969 |
500 |
502.90 |
37 |
4.16 |
29.1 |
1385.5 |
80.46 |
0.0573 |
