■應用

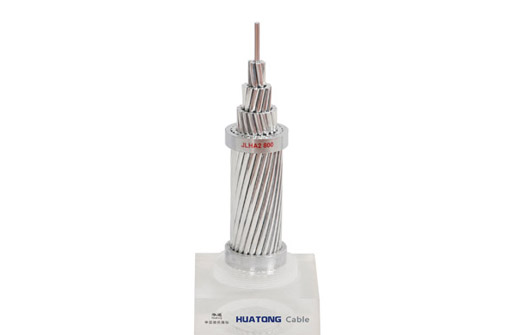

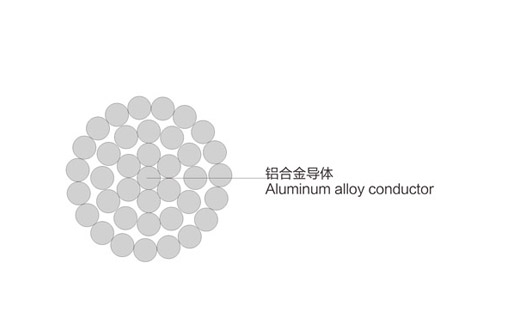

鋁合金絞線由鋁合金圓線絞制而成，其結構與鋁絞線相同，可替代一部分鋁絞線或鋼芯鋁絞線用于架空輸電線路上，連續使用溫度可達90℃，耐熱鋁合金絞線的使用溫度可達150℃及以上，載流能力高；防腐性能好。熱處理型鋁鎂硅合金具有很好的抗拉強度，而其導電率只比鋁線降低10%左右，可用于一般大跨越輸電線路上。
■標準
符合標準GB/T 1179-2008：圓線同心絞架空導線。（IEC61089，MOD）
| 標稱截面 鋁合金 | 面積/ mm2 | 單線根數 n | 直徑/mm | 單位長度 質量/(kg/km) | 額定抗拉/ kN | 直流電電阻(20℃)/ (Ω/km) | |
| 單線 | 絞線 | ||||||
| 10 | 10.02 | 7 | 1.35 | 4.05 | 27.4 | 3.26 | 3.3205 |
| 16 | 16.08 | 7 | 1.71 | 5.13 | 44 | 5.22 | 2.0695 |
| 25 | 24.94 | 7 | 2.13 | 6.39 | 68.2 | 8.11 | 1.3339 |
| 35 | 34.91 | 7 | 2.52 | 7.56 | 95.5 | 11.35 | 0.9529 |
| 50 | 50.14 | 7 | 3.02 | 9.06 | 137.2 | 16.3 | 1.6635 |
| 70 | 70.07 | 7 | 3.57 | 10.7 | 191.7 | 22.07 | 0.4748 |
| 95 | 95.14 | 7 | 4.16 | 12.5 | 261.5 | 29.97 | 0.3514 |
| 150 | 149.96 | 19 | 3.17 | 15.9 | 412.2 | 48.74 | 0.2229 |
| 210 | 209.85 | 19 | 3.75 | 18.8 | 576.8 | 66.1 | 0.1593 |
| 240 | 239.96 | 19 | 4.01 | 20.1 | 661.1 | 75.59 | 0.1397 |
| 300 | 299.43 | 37 | 3.21 | 22.5 | 825 | 97.32 | 0.1119 |
| 400 | 399.98 | 37 | 3.71 | 26 | 1102 | 125.99 | 0.0838 |
| 500 | 500.48 | 37 | 4.15 | 29.1 | 1380.9 | 157.65 | 0.0671 |
| 630 | 631.3 | 61 | 3.63 | 32.7 | 1741.8 | 198.86 | 0.0532 |
| 800 | 801.43 | 61 | 4.09 | 36.8 | 2211.3 | 252.45 | 0.0419 |
| 1000 | 1000.58 | 61 | 4.57 | 41.1 | 2760.7 | 315.18 | 0.0335 |
