電力電纜

電力電纜 :

額定電壓10kV架空絕緣電纜

架空絕緣導線與架空裸導線比，具有許多優點，可解決常規裸導線在運行過程中遇到的一些難題，幾個比地埋電纜更為經濟，因此在配電網中得到廣泛應用。

咨詢報價 發送郵件

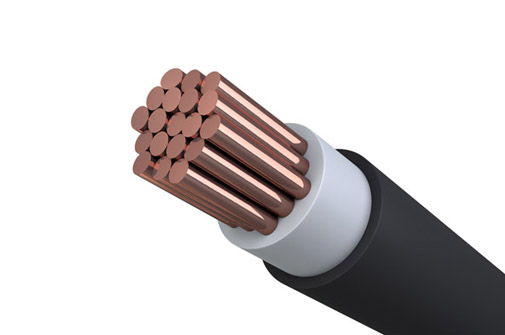

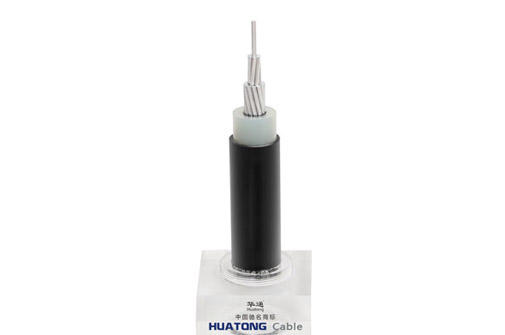

    絕緣電纜 絕緣電纜

■執行標準

GB/T 14049-2008

■用途

本產品為架空輸電線路輸送電能之新型系列產品，電網建設與改造之10kV輸電工程線路應優先選用，它是線路維護與安全最合適的系列產品。軟銅線芯產品適用于變壓器引下線等。

■使用條件

  • 額定電壓為10kV。
  • 電纜敷設溫度應不低于﹣20℃。
  • 短路時（最長持續時間不超過5s)電纜的最高溫度；交聯聚乙烯絕緣為非0℃；高密度聚乙烯絕緣為150℃。
  • 電纜導體的最高長期允許工作溫度；有承載線結構電纜，由絕緣的最高允許工作溫度決定。交聯聚乙烯絕緣為90℃；高密度聚乙烯絕緣為75℃。
  • 電纜的允許彎曲半徑應不小于電纜彎曲實驗時用圓柱體直徑。

■型號及名稱

JK-架空用系列  LH-鋁合金 TR-軟銅線導體  L-鋁 /B-本色絕緣 /Q-輕型薄絕緣

型號 名稱 敷設注意事項
JKYJ 銅芯交聯聚乙烯絕緣架空電纜 架空固定敷設，軟銅芯產品用于變壓器引下線電纜架設計時，應考慮電纜和樹木保持一定距離
JKTRYJ 軟銅芯交聯聚乙烯絕緣架空電纜
JKLYJ 鋁芯交聯聚乙烯絕緣架空電纜
JKLHYJ 鋁合金芯交聯聚乙烯絕緣架空電纜
JKY 銅芯聚乙烯絕緣架空電纜
JKTRY 軟銅芯聚乙烯絕緣架空電纜
JKLY 鋁芯聚乙烯絕緣架空電纜
JKLHY 鋁合金芯聚乙烯絕緣架空電纜
LKLYJ/B 鋁芯本色交聯聚乙烯絕緣架空電纜 架空固定敷設電纜架設計時，應考慮電纜和樹木保持一定距離
JKLHYJ/B 鋁合金芯本色交聯聚乙烯絕緣架空電纜
JKLYJ/Q 鋁芯輕型交聯聚乙烯絕緣架空電纜
Al core light type XLPE insulated aerial overhead cable		 架空固定敷設電纜架設計時，應考慮電纜和樹木保持一定距離,電纜運行時，只允許電纜和樹木作短時接觸
JKLHYJ/Q 鋁合金芯輕型交聯聚乙烯絕緣架空電纜
JKLY/Q 鋁芯輕型聚乙烯絕緣架空電纜
JKLHY/Q 鋁合金芯輕型聚乙烯絕緣架空電纜
標稱截面mm2 結構根數/直徑   mm 導體外徑  mm 20℃時導體直流電阻   Ω/km 導體拉斷力不小于  ≥N



  鋁 鋼






25/4 6/2.32 1/2.32 6.96 1.131 9290
35/6 6/2.72 1/2.70 8.16 0.823 12630
50/8 6/3.20 1/3.2 9.6 0.5946 16870
50/30 12/2.32 7/2.32 11.6 0.5692 42620
70/10 6/3.80 1/3.80 11.4 0.4217 23390
70/40 12/2.72 7/2.72 13.6 0.4141 58300
95/15 26/2.15 7/1.67 13.61 0.3058 35000
95/20 7/4.16 7/1.85 13.87 0.3019 37200
95/55 12/3.20 7/3.20 16 0.2992 78110
120/7 18/2.90 1/2.90 14.5 0.2422 27570
120/20 26/2.38 7/1.85 15.07 0.2496 41000
120/25 7/4.72 7/2.10 15.74 0.2315 47880
120/70 12/3.60 7/3.60 18 0.2364 98370
150/8 18/3.20 1/3.20 16 0.1989 32860
150/20 24/2.78 7/1.85 16.67 0.198 46630
150/25 26/2.70 7/2.10 17.1 0.1939 54110
150/35 30/3.5 7/2.5 17.5 0.1962 65020
185/10 18/3.6 1/3.6 18 0.1572 40880
185/25 24/3.15 7/2.1 18.9 0.1542 59420
185/30 26/2.98 7/2.32 18.88 0.1592 64320
185/45 30/2.8 7/2.8 19.6 0.1564 80190
210/10 18/3.8 1/3.8 19 0.1411 45140
210/25 24/3.33 7/2.22 19.98 0.138 65990
210/35 26/3.22 7/2.5 20.38 0.1363 74250
210/50 30/2.98 7/2.98 20.86 0.1381 90830
240/30 24/3.6 7/2.4 21.6 0.1181 75620
240/40 26/3.42 7/2.62 21.66 0.1209 83370
240/55 30/3.2 7/3.2 22.4 0.1198 102100
300/15 42/3.00 7/1.67 23.01 0.09724 68060
300/25 48/2.85 7/2.22 23.76 0.09433 83410
300/20 45/2.93 7/1.95 23.43 0.0952 75680
300/40 24/3.99 7/2.66 23.94 0.09614 92220
300/50 26/3.83 7/2.98 24.26 0.09636 103400
300/70 30/3.6 7/3.6 25.2 0.09436 128000
標稱截面 電纜計算外徑 Calculated Outer Diameter   mm 電纜計算重量 Calculated Weight   kg/km
Nominal Cross Section 1KV 普通 輕型 普通 普通 輕型
mm²



 10KV Common 10KV Light 1KV Common 10KV Common 10KV Light
25/4 9.8 15.8 12 153 251.7 171.7
35/6 11 17 13.2 198.7 306.1 218.9
50/8 12.4 18.4 14.6 261.4 379.2 283.5
50/30 14.8 20.4 16.6 463 582.5 475
70/10 14.6 20.2 16.4 364.8 581.6 376.8
70/40 17.2 22.4 18.6 630.7 748.3 628.9
95/15 17.2 22.5 18.7 500.2 617.9 500
95/20 17.5 22.7 18.9 530.3 649.5 528.5
95/55 20 24.8 21 862.7 976.4 842.9
120/7 18.1 23.3 19.5 505.3 627.9 503.2
120/20 19.1 23.9 20.1 613.8 723.3 595.2
120/25 19.8 24.6 20.8 679.4 791.9 659.9
120/70 22.4 26.8 23 1086.9 1190.8 1045.4
150/8 20 24.8 21 616.4 730.1 596.6
150/20 21.1 25.5 21.7 728.1 827 689.5
150/25 21.5 22.1 22.1 783.8 884.4 744.2
150/35 21.9 26.3 22.5 862.8 964.8 822.3
185/10 22.4 26.8 23 775.3 879.2 733.8
185/25 23.3 27.7 23.9 905.9 1013.2 862.5
185/30 23.3 27.7 23.9 932.3 1039.4 888.8
185/45



 28.4 24.6



 1164.6 1009.7
210/10



 27.8 24



 959.1 807.8
210/25



 28.8 25



 1110.6 953.3
210/35



 29.2 25.4



 1180.3 1021.1
210/50



 29.7 25.9



 1293.9 1131.5
240/30



 30.4 26.6



 1265.1 1098.3
240/40



 30.5 26.7



 1308 1140.8
240/55



 31.2 27.4



 1461.4 1289.9
300/15



 31.9 28.1



 1301.4 1126.2
300/20



 32.3 28.5



 1369 1191.4
300/25



 32.6 28.8



 1429.4 1249.9
300/40



 32.8 29



 1506.8 1326.2
300/50



 33.1 29.3



 1588.1 1405.5
300/70



 34 30.2



 1792.5 1604.4
